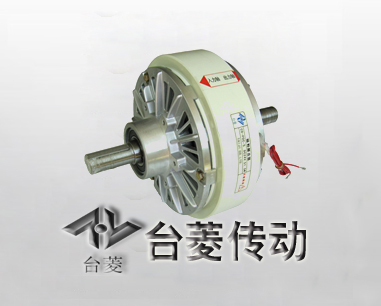

雙軸磁粉離合器選型表
發布時間：2017-07-21 新聞來源：：臺菱傳動官網
一、雙軸磁粉離合器選型：
磁粉離合器一般依據需要傳達的最大轉矩、滑差功率依據轉速來選擇，注意確保實際滑差功率不能大于磁粉離合器的允許滑差功率。具體情況可向你購買磁粉離合器廠家進行咨詢，東莞臺靈機電會給你最完美的綜合解決方案。
計算公式如下：
實際滑差功率P=2×3.14×M×n/60=F·V(單位：W)
式中：M的---- 實際工作轉矩（N·m） F的---- 張力（N）
n的---- 滑差轉速（r/min） V的---- 線速度（m/s）

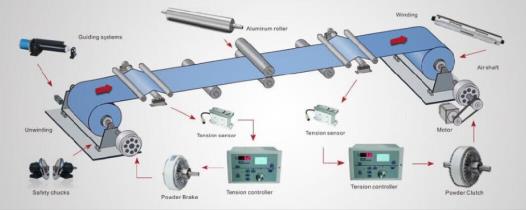

●在無變速機構的情況下，卷繞材料所需的最大張力與最大卷繞半徑的乘積應小于磁粉制動器的額定轉矩。此外，磁粉離合器的選擇還與其位置有關系：在滑差功率匹配的前提下，把磁粉離合器放在高速級，則可以選擇較小規格的離合器，其體積、成本也相應下降。當小規格磁粉離合器不能匹配，而需較大磁粉離合器時，應將其置于傳動機構的中部或后部，以增大工作轉矩降低滑差轉速。
●磁粉離合器在散熱條件一定時，其滑差功率是一定值，因此其實際工作轉矩與轉速可以相互補償，即滑差轉速提高時，則許用轉矩將相應下降，但最高轉速不得高于其許可轉速。
例：TL-POC-10磁粉離合器，其額定轉矩M=100N.m,滑差功率P=7KW
則額定轉速n=9550*P/M=9550*7/100=668.5r/min
若實際滑差轉速n=1500r/min(式中9550為常數系數)
則許用轉距應為M=9550*P/n=9550*7/1500=44.6N.m
（式中：9550為常數系數）
二、雙軸磁粉離合器選型要求：
1、選型的時候要考慮扭矩大小是不是能滿足張力控制系統的需求。
2、運轉時的發熱量不要超過所使用機型的允許連續滑差功率。
3、選型依據機械綜合配套來進行，確定達到負載的需求需要多大的扭矩，以及安裝的方式、空間是否符合要求等等。
磁粉離合器一般依據需要傳達的最大轉矩、滑差功率依據轉速來選擇，注意確保實際滑差功率不能大于磁粉離合器的允許滑差功率。具體情況可向你購買磁粉離合器廠家進行咨詢，東莞臺靈機電會給你最完美的綜合解決方案。
計算公式如下：
實際滑差功率P=2×3.14×M×n/60=F·V(單位：W)
式中：M的---- 實際工作轉矩（N·m） F的---- 張力（N）
n的---- 滑差轉速（r/min） V的---- 線速度（m/s）
●在無變速機構的情況下，卷繞材料所需的最大張力與最大卷繞半徑的乘積應小于磁粉制動器的額定轉矩。此外，磁粉離合器的選擇還與其位置有關系：在滑差功率匹配的前提下，把磁粉離合器放在高速級，則可以選擇較小規格的離合器，其體積、成本也相應下降。當小規格磁粉離合器不能匹配，而需較大磁粉離合器時，應將其置于傳動機構的中部或后部，以增大工作轉矩降低滑差轉速。
●磁粉離合器在散熱條件一定時，其滑差功率是一定值，因此其實際工作轉矩與轉速可以相互補償，即滑差轉速提高時，則許用轉矩將相應下降，但最高轉速不得高于其許可轉速。
例：TL-POC-10磁粉離合器，其額定轉矩M=100N.m,滑差功率P=7KW
則額定轉速n=9550*P/M=9550*7/100=668.5r/min
若實際滑差轉速n=1500r/min(式中9550為常數系數)
則許用轉距應為M=9550*P/n=9550*7/1500=44.6N.m
（式中：9550為常數系數）
二、雙軸磁粉離合器選型要求：
1、選型的時候要考慮扭矩大小是不是能滿足張力控制系統的需求。
2、運轉時的發熱量不要超過所使用機型的允許連續滑差功率。
3、選型依據機械綜合配套來進行，確定達到負載的需求需要多大的扭矩，以及安裝的方式、空間是否符合要求等等。

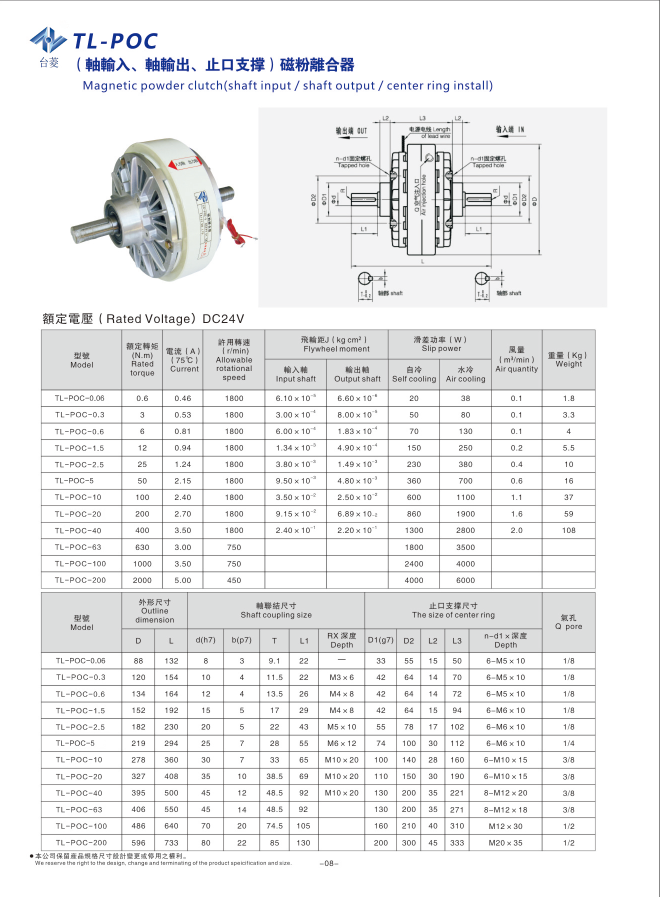

三、雙軸磁粉離合器選型表
