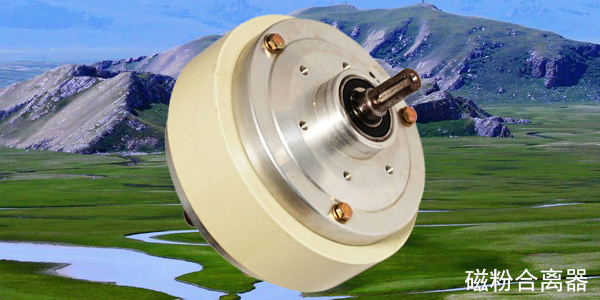

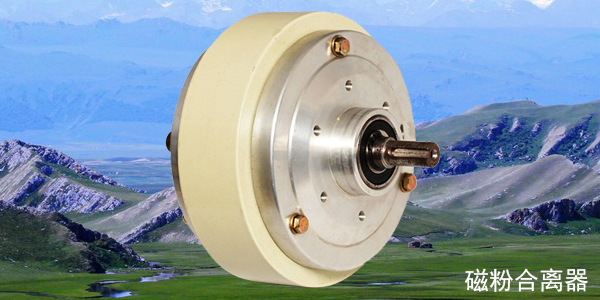

磁粉離合器是一種利用磁粉傳遞扭矩的電磁控制裝置，在卷材放卷（如薄膜、紙張、金屬帶材等）中廣泛應用，主要用于張力控制和速度調節。以下是其核心原理、放卷應用中的關鍵點及控制方法。

1. 磁粉離合器的工作原理
基本結構
轉子（輸入軸）：連接動力源（如電機）或固定端（被動放卷時）。
定子（輸出軸）：連接放卷軸（卷材）。
磁粉腔：填充導磁性粉末（鐵鉻合金顆粒）。
勵磁線圈：通電后產生磁場，使磁粉形成“磁鏈”傳遞扭矩。
扭矩傳遞機制
未通電時：磁粉自由流動，離合器幾乎無扭矩傳遞（放卷軸可自由轉動）。

通電時：
線圈產生磁場，磁粉瞬間磁化并形成鏈狀結構，粘結轉子與定子。
扭矩大小與電流成正比，通過調節電流可精確控制張力。

2. 磁粉離合器在放卷中的應用
放卷需求
在卷材放卷過程中，需滿足：
恒張力控制：隨著卷徑減小，放卷扭矩需動態調整（因慣性變化）。
防松卷/斷裂：避免材料因張力不足（松卷）或過大（斷裂）。
磁粉離合器的優勢
響應快：磁粉磁化/消磁時間短（毫秒級），適合高速放卷。
無級調速：通過電流連續調節扭矩，無需機械變速。
過載保護：扭矩超限時磁粉打滑，保護設備。


3. 放卷系統的控制方式
（1）手動控制（開環）
通過電位器調節離合器電流，固定輸出扭矩。
缺點：無法適應卷徑變化，張力波動大，僅用于簡單場合。

（2）自動張力控制（閉環）
核心元件：張力傳感器（或間接檢測）+ PLC/控制器 + 磁粉離合器。
控制邏輯：

直接張力反饋：
張力傳感器實時檢測材料張力，反饋給控制器。
控制器動態調整離合器電流，維持設定張力（PID算法）。
間接張力控制（無傳感器）：

通過卷徑計算（編碼器測轉速）或電機電流反推張力。
公式：
T=F×R（T=扭矩，F=張力，R=卷材半徑
隨著卷徑
R減小，控制器降低離合器電流以維持恒張力。

4. 磁粉離合器放卷的調試與維護
調試步驟

初始設置：

（$?=?\times {?}_{???}$）
根據材料最大張力需求，計算所需扭矩（（$?=?\times {?}_{???}$））。
設定控制器PID參數（比例、積分、微分）。
空載測試：
逐步增加電流，觀察離合器是否平滑響應。
帶料測試：
檢查張力穩定性，調整PID參數消除振蕩。

常見問題與解決
問題 可能原因 解決方案
張力波動大 PID參數不合理/卷徑檢測失效 重新校準傳感器，優化PID
離合器過熱 長時間過載或散熱不良 增加散熱風扇，降低工作電流
扭矩不穩定 磁粉老化或污染 更換磁粉或清理磁粉腔

5. 磁粉離合器 vs 其他放卷方案

方案 優點 缺點
磁粉離合器 響應快、無級控制、過載保護 磁粉需定期更換，發熱較大
伺服電機+制動 高精度，免維護 成本高，系統復雜
機械制動器 結構簡單 張力控制粗糙，易磨損

總結

磁粉離合器在放卷中通過電磁調節扭矩實現高精度張力控制，尤其適合中高速、連續生產的卷材處理。關鍵點：
扭矩與電流線性相關，需配合閉環控制（如PID）。
維護重點是磁粉狀態和散熱。
對于高精度需求，可升級為伺服系統，但成本更高。
如果需要更具體的選型或故障排查細節，可以進一步討論！
